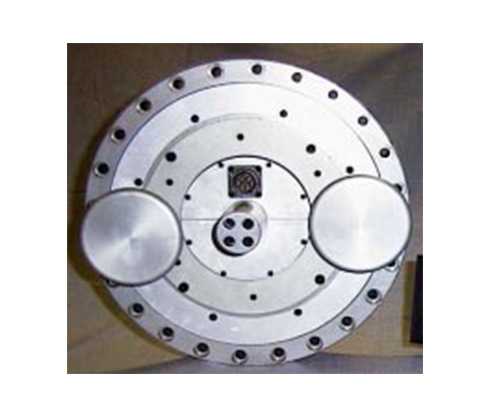

MOD.77016車輪六分力傳感器-輪軌關系測試



多軸車輪力傳感器用于測量所有動態力和力矩與參考車輪車輛坐標系
77016系列包括三個主要部件：車輪傳感器，主要的六維力傳感部件；角度和位置傳感器；信號調理&數據解析模塊
特征
標準模擬量輸出；
高采樣率；
數字信號傳輸；保證無失真
傳感器過載保護150%；
傳感器匹配用戶車輪設計，尺寸量程可自定義；



量  程     ：
Fx&Fz=±25kN/±36kN
Fy=±20kN/±28kN
Mx&Mz= ±4.5kNm/±8k Nm
My= ±7.5kNm/±13kNm
滿量程輸出：±5V dc
非線性 ：0.5%F.S.
滯后   ：0.5%F.S.
最高轉速：2500rpm
編碼器：1500pulse/轉
橋路輸出濾波頻率：1k Hz
采樣率：10240Hz
適用溫度   ：-54~121℃
串擾度：2%F.S.
零點輸出   ：<1％F.S.
補償溫度   ：20~80℃
AD轉換分辨率：14bit
