TS系列靜態扭矩傳感器
包含以下產品
TS70/TS110a/TS170
TS70 靜態扭矩傳感器
量程：±2Nm,±5Nm,±10Nm

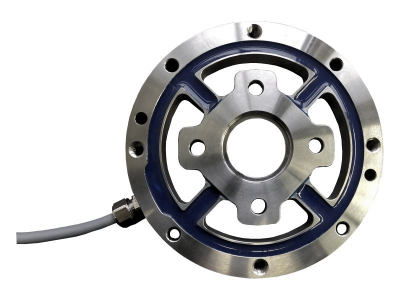

TS系列傳感器由內外部法蘭組成，連接內外部法蘭的是4個剪切梁，外法蘭和內法蘭均有4個M4螺紋孔，用于安裝；
本傳感器適用于測量驅動器和測試臺中的靜態扭矩；
尺寸：φ70 *高度12mm
類型：剪切式
過載保護能力：150%
破壞扭矩：300%
額定轉角：0.7°%F.S.
軸向力限制：200N
電氣參數
輸入電阻：2000 ±20Ω
輸出電阻：2000 ±20Ω
絕緣電阻：5*10^9Ω
激勵電壓范圍：1~10V 推薦5V
零點輸出：0.05mV/V
額定輸出：0.5mV/V @F.S.
精度等級：0.1
線性度誤差：0.1%F.S.
滯后誤差：0.1%F.S.
溫度系數：0.01%F.S./K 零點 0.01%RD/K輸出
蠕變：0.05%F.S.
輸出電纜：4芯 2m裸線
使用溫度范圍：-10~85℃
存儲溫度范圍：-10~85℃
TS110a 法蘭式靜扭傳感器
量程：±20Nm,±50Nm,±100Nm,±200Nm
TS系列傳感器由內外部法蘭組成，連接內外部法蘭的是4個剪切梁，外法蘭和內法蘭均有4個M4螺紋孔，用于安裝；
本傳感器適用于測量驅動器和測試臺中的靜態扭矩；
尺寸：φ110 *高度14mm
類型：剪切式
過載保護能力：150%
破壞扭矩：400%
額定轉角：0.7°%F.S.
軸向力限制：2000N
電氣參數
輸入電阻：2000 ±20Ω
輸出電阻：2000 ±20Ω
絕緣電阻：5*10^9Ω
激勵電壓范圍：1~10V 推薦5V
零點輸出：0.05mV/V
額定輸出：0.5mV/V @F.S.
精度等級：0.1
線性度誤差：0.1%F.S.
滯后誤差：0.1%F.S.
溫度系數：0.01%F.S./K 零點 0.01%RD/K輸出
蠕變：0.05%F.S.
輸出電纜：4芯 3m裸線
使用溫度范圍：-10~85℃
存儲溫度范圍：-10~85℃
TS170 法蘭式靜扭傳感器
量程：±50Nm,±100Nm,±200Nm,±500Nm
TS系列傳感器由內外部法蘭組成，連接內外部法蘭的是4個扭矩軸，外法蘭和內法蘭均有6個或4個M8螺紋孔，用于安裝；對于一些空間受到限制的測試工況，扁平型的扭矩傳感器能夠很好的安裝于測試工況，本傳感器適用于測量驅動器和測試臺中的靜態扭矩；
尺寸：φ170 *高度16mm
類型：剪切式
過載保護能力：150%
破壞扭矩：400%
額定轉角：0.7°%F.S.
軸向力限制：1000N
電氣參數
輸入電阻：700 ±10Ω
輸出電阻：700 ±10Ω
絕緣電阻：5*10^9Ω
激勵電壓范圍：1~10V 推薦5V
零點輸出：0.05mV/V
額定輸出：1.0mV/V @F.S.
精度等級：0.1
線性度誤差：0.1%F.S.
滯后誤差：0.1%F.S.
溫度系數：0.1%F.S./K 零點 0.1%RD/K輸出
蠕變：0.05%F.S.
輸出電纜：4芯 5m裸線
使用溫度范圍：-20~70℃
存儲溫度范圍：-20~70℃
