您對扭矩傳感器的信號傳輸了解多少？它是如何傳輸?shù)?？如何收集信號？你知道嗎？傳感器信號傳輸主要用于信號輸出和信號采集。我們來看看?/span>

       首先是信號輸出。扭矩傳感器的標準信號輸出為頻率信號，即5-15KHz。為了更貼近用戶使用，本設計采用無外接模塊的方式，將設計與原輸出電路集成，直接輸出4-20mA、0-5V模擬信號。

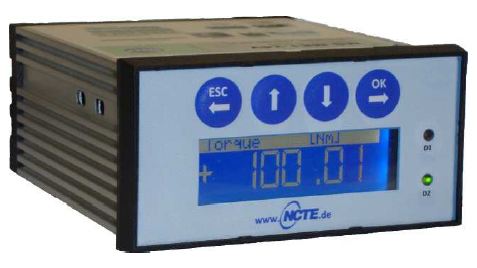

       那么信號處理的形式是什么呢？傳感器輸出的頻率信號被送到頻率表或數字表上，直接讀出與轉矩成比例的頻率信號或電壓電流信號。傳感器的轉矩和頻率信號送至單片機二次儀表，直接顯示實時轉矩值、轉速和輸出功率值以及RS232通信信號。扭矩和速度的頻率信號直接發送到計算機或PLD進行處理。

       在使用扭轉傳感器時，往往會發現傳感器輸出信號不穩定，數據隨機跳變。但返回工廠后，儀器測試傳感器沒有問題。所以下面三點是最常見的三個問題。1。一次傳感器的裝置應保證電機端與負載端的同軸度在0.03-0.05 mm范圍內。當扭轉傳感器在同軸度差的情況下工作時，傳感器的輸出數據會不穩定地跳動。長期工作對扭矩傳感器也有害。2?，F(xiàn)場電磁干擾和干擾對傳感器的輸出信號有很大的影響。我們可以在傳感器的電源上增加隔離器，或者在電纜上增加磁環以減輕干擾。3。傳感器電源不穩定也會影響傳感器的信號輸出。建議采用單開關電源向扭轉傳感器供電。
